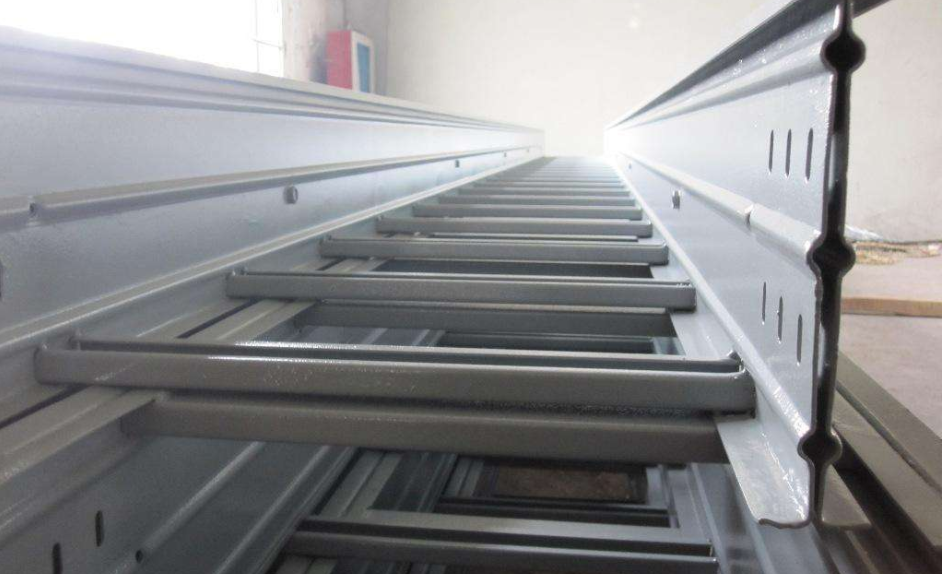

二，梯級式電纜橋架常見規格有：
100mm×200mm
150mm×200mm
100mm×600mm
150mm×600mm
100mm×800mm
150mm×800mm
100mm×500mm
150mm×500mm
100mm×300mm
150mm×300mm
100mm×400mm
150mm×400mm
三，電纜橋架規格表示方法:
XQJ---形式－－類別－－規格 XQJ表示匯線橋架系列 形式表示結構形式（用中文第一個漢語拼音的大寫字母 T為梯級式、P為托盤式 C為槽式、ZH為組合式） 類別表示類別種類序號（用阿拉伯?dāng)?shù)字加英語字母表示） 規格表示規格或規格序號（用阿拉伯?dāng)?shù)字表示）
四，電纜橋架尺寸選擇與計算，電纜橋架的載荷G總的計算：
G總=n1q1+n2+q2+n3q3+......
式中：q1、q2、q3......為各電纜每單位長的重量（kg/m）
n1、n2、n3......為相應的電纜根數 G應小于電纜橋架的允許載荷（參照載荷曲線圖表） 當電纜橋架在室外或帶護罩時，還應計入水載和風載等因素。
五，電纜橋架寬d度的計算：
b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
式中：d1、d2、d3......為各電纜直徑；
n1、n2、n3......為相應電纜直徑的根數；
k1、k2、k3......為電纜間距（K值最小不應小于d/4）
六，控制電纜橋架的寬度b的計算：（一般電纜橋架的填充率取40%左右）
電纜的總載面積：S0=n1π(d1/2)2 +n2π(d2/2)2+...
需要的托架橫載面積：S=S0/40% Ｓ＝S/h＝S0/40%h
